  FUEL ET ADBLUE / STOCKAGE ADBLUE® / STOCKAGE FIXE / CUVE 2500L STOCKAGE EXTERIEURE - ADBLUE® AVEC REGULATION DE T°

Photo non contractuelle

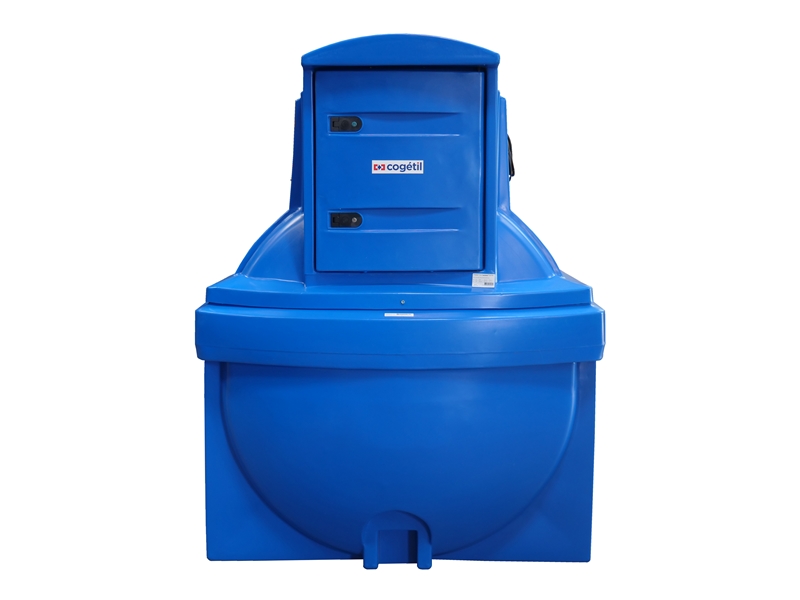

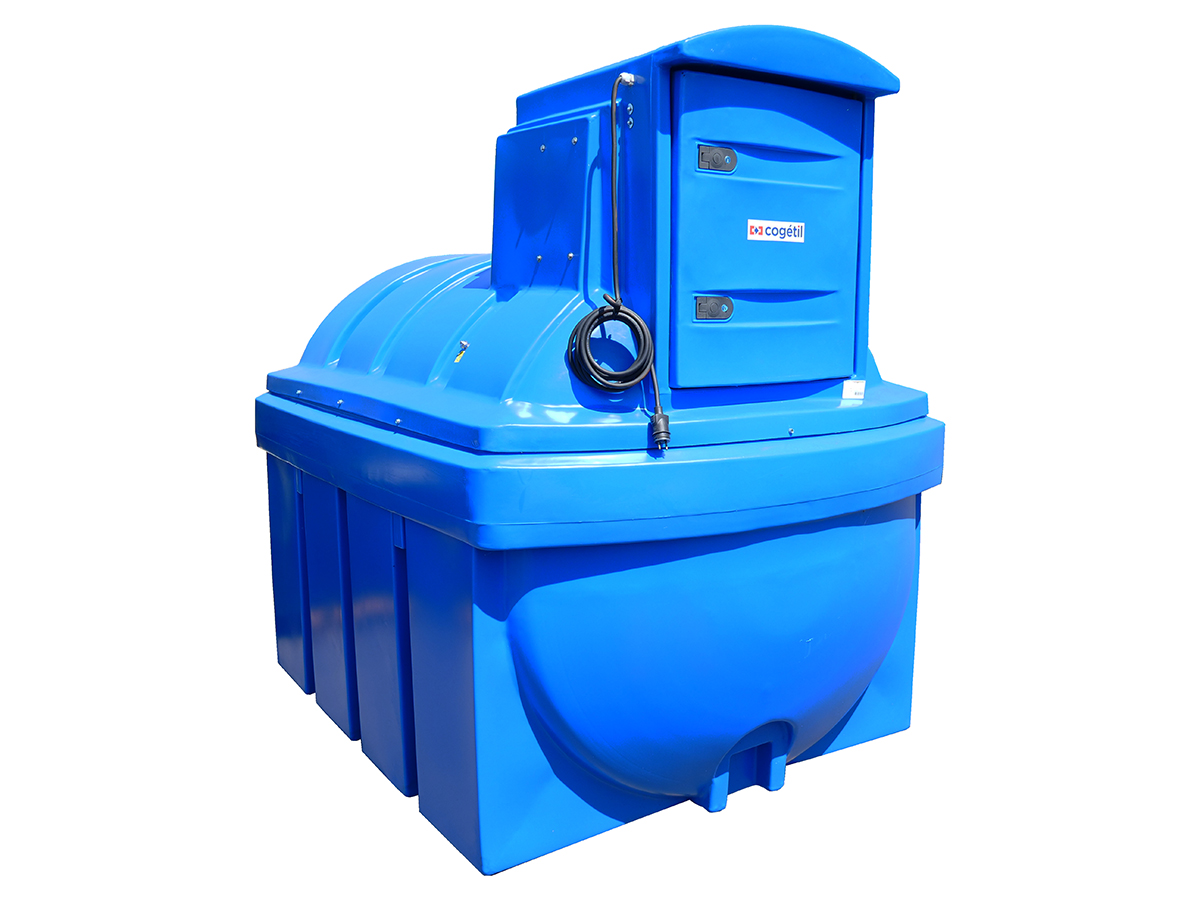

CUVE 2500L STOCKAGE EXTERIEURE
ADBLUE® AVEC REGULATION DE T°
CODE 40250/BC
- Cuves double paroi PEMD rotomoulées pour une installation extérieure
- Coffre avec fermeture à clé
- Event / Ventilation du réservoir / Trou de visite du réservoir

VOIR PLUS >

VEUILLEZ VOUS CONNECTER
POUR VOIR LE STOCK
ET VOTRE
TARIF PERSONNALISE
TABLEAU TECHNIQUE
Ampérage (A) 2Capacité (L) 2500L
Débit 35l/minDébit (L/min) 35
Dimension A (mm) 2230Dimension B (mm) 1520
Dimension C (mm) 1975Dimension D (mm) 705
DNA "M1"""DNR "M1"""
Flexible EPDMFlexible (m) 6
Liquide AdBlue®Matière PEMD
Pistolet AutomatiquePuissance (kW) 0,4
Raccord de sortie "M1"""Raccord d'entrée "M1"""
Tension (V) 230VTour/min 1450
Utilisation Solution efficace et économique pour le stockage en vrac et la distribution en extérieur d'AdBlue® .

- Protection optimale de l'AdBlue® ®
- Gestion de la cuve automatisée
- Livrées montées et prêtes à l'emploi
DESCRIPTION TECHNIQUE :
- Cuves double paroi PEMD rotomoulées pour une installation extérieure
- Coffre avec fermeture à clé
- Event / Ventilation du réservoir / Trou de visite du réservoir
- Point de remplissage 2’’ avec raccord TODO - DN50
- Ligne d’aspiration, conduit 1” - raccord inox, avec filtre d’aspiration et clapet anti -retour
- Émetteur d’impulsions reliés au tableau de commande

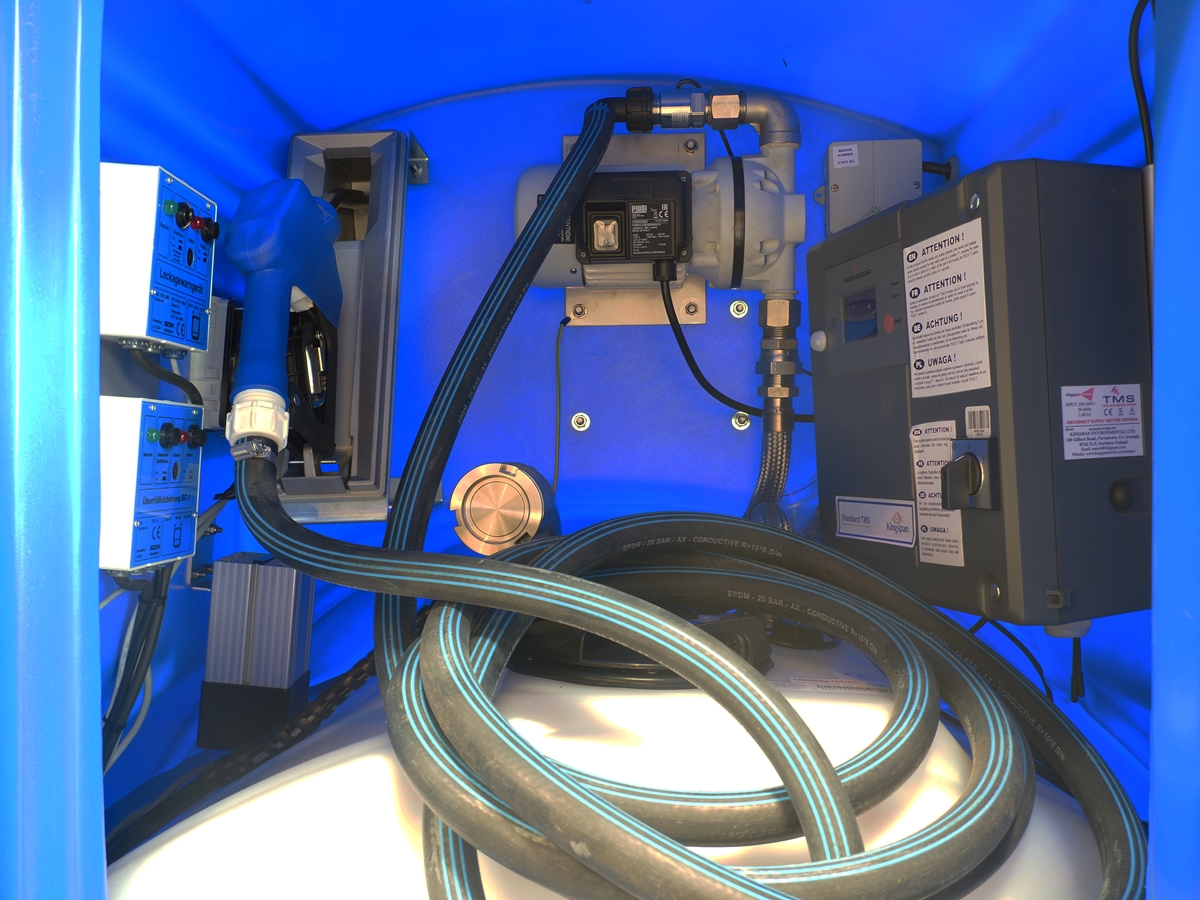

- Pompe de distribution à membrane 230 V débit 35 L/min
- Système de protection électrique pour l’ensemble des appareils
- Porte pistolet avec interrupteur de pompe intégré
- Système de protection de pompe contre la marche à vide
- Flexible de refoulement EPDM 6 M avec pistolet automatique avec bec inox
- Panneau de contrôle permettant de gérer toutes les alertes de la cuve (niveau, température, ...)
INFORMATIONS COMPLEMENTAIRES :
Le dispositif de régulation de température est composé de deux ventilateurs, situés l’un dans l’armoire de distribution et l’autre sur la paroi externe de la cuve. Les deux ventilateurs sont commandés par une sonde de température (installée sur le réservoir interne). Ces dispositifs permettent d’éviter les chutes de température à l’intérieur de l’armoire de distribution et dans la cuve interne au -dessous de -8°C. Au contraire ils maintiennent la cuve et l’équipement dans l’armoire de distribution en dessous de 35°C lors de forte chaleur. Tous les appareils électriques sont connectés au boîtier électrique et sont protégés par des coupe -circuits indépendants. Le fonctionnement de système électrique est commandé par le micro -indicateur de processus RIA250.

Le boitier de gestion électronique permet de gérer :
- Indicateur du niveau de cuve par ultrasons ou par capteur 4 – 20mA
- Alarme trop -plein : Visuelle et sonore
- Alarme en cas de fuite dans la zone inter -paroi
- Alarmes en cas de dysfonctionnement des équipements
- Avertissement en cas d’endommagement des capteurs de mesure du niveau, des capteurs situés dans la zone inter -paroi de la cuve ou des capteurs capacitifs
- Eclairage de l’enceinte
- Régulation de température de l’armoire de distribution et de la cuve

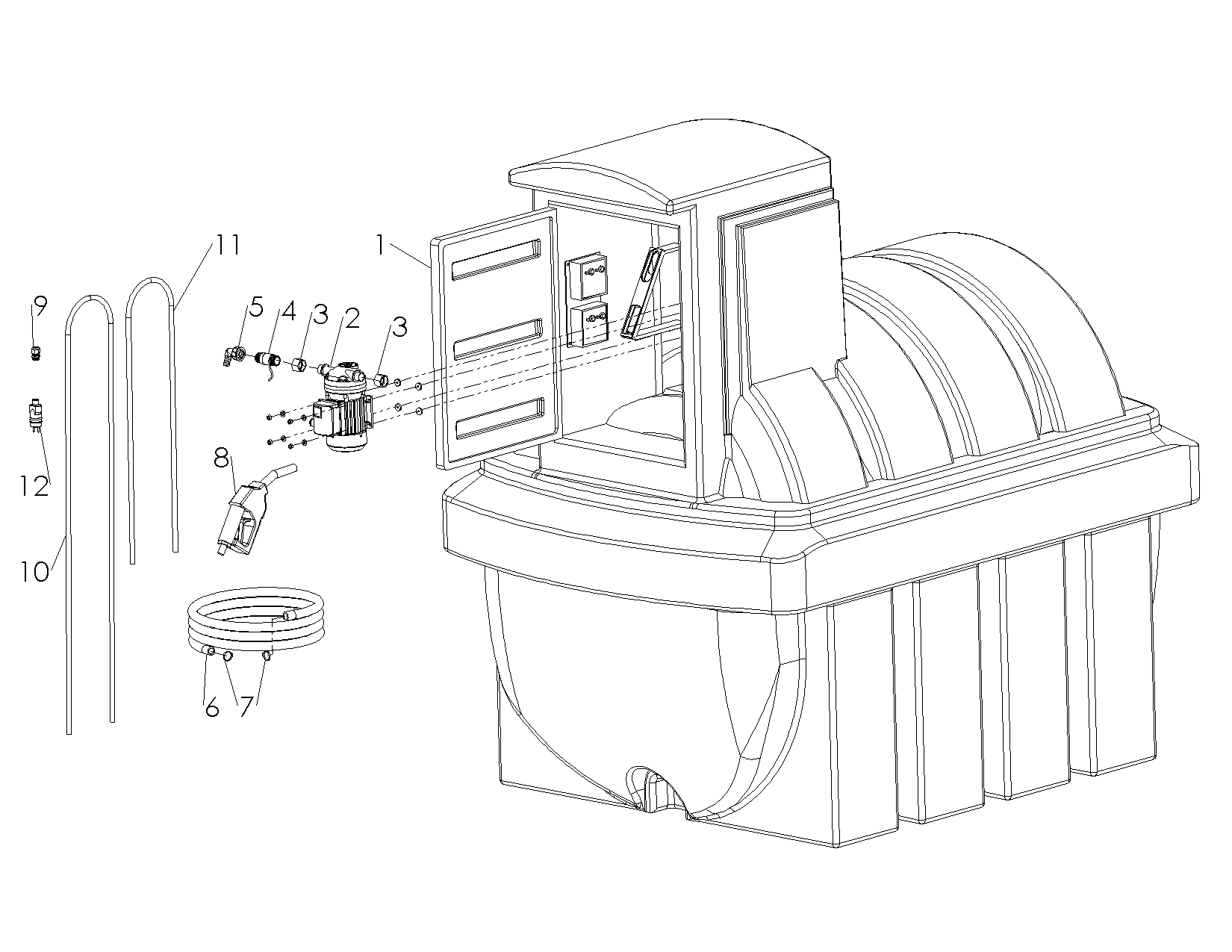

VUES ECLATEES DU PRODUIT




REPERE CODE DESIGNATION QTE/MACHINE CATEGORIE
01 973404 CUVE 2500L ADBLUE ARMOIRE AVEC CHAUFFAGE 1
02 24004 POMPE ADBLUE® 230V 35L/MIN A MEMBRANE 1
03 971416 RACCORD INOX FF1'' AVEC PLAN DE JOINT 2
04 74201 EMETTEUR IMPULSIONS ADBLUE® 10-40L/MIN 1
05 24909 COUDE CANNELE PLASTIQUE Ø 19 FEMELLE 1'' 1
06 159443 METRE TUYAU REFOULEMENT ADBLUE RENFORCE Ø 20MM 1
07 386059 COLLIER DE SERRAGE INOX DIAMETRE 16-27 2
08 973535 PISTOLET AUTO 50L ADBLUE PLASTIQUE AVEC RACCORD 1
09 100111 PRESS ETOUPV+ JT M20x1.5 LONG LONG (PE+JOINT) 1
10 101986 METRE DE CABLE ELECTRIQUE HO7RNF 3G2,5 3
11 168057 METRE DE CABLE ELECTRIQUE H05VVF 3G0,75 GRIS 1
12 300042 FICHE POUR CABLE ELECTRIQUE - MALE 2 POLES + TERRE 16A 1

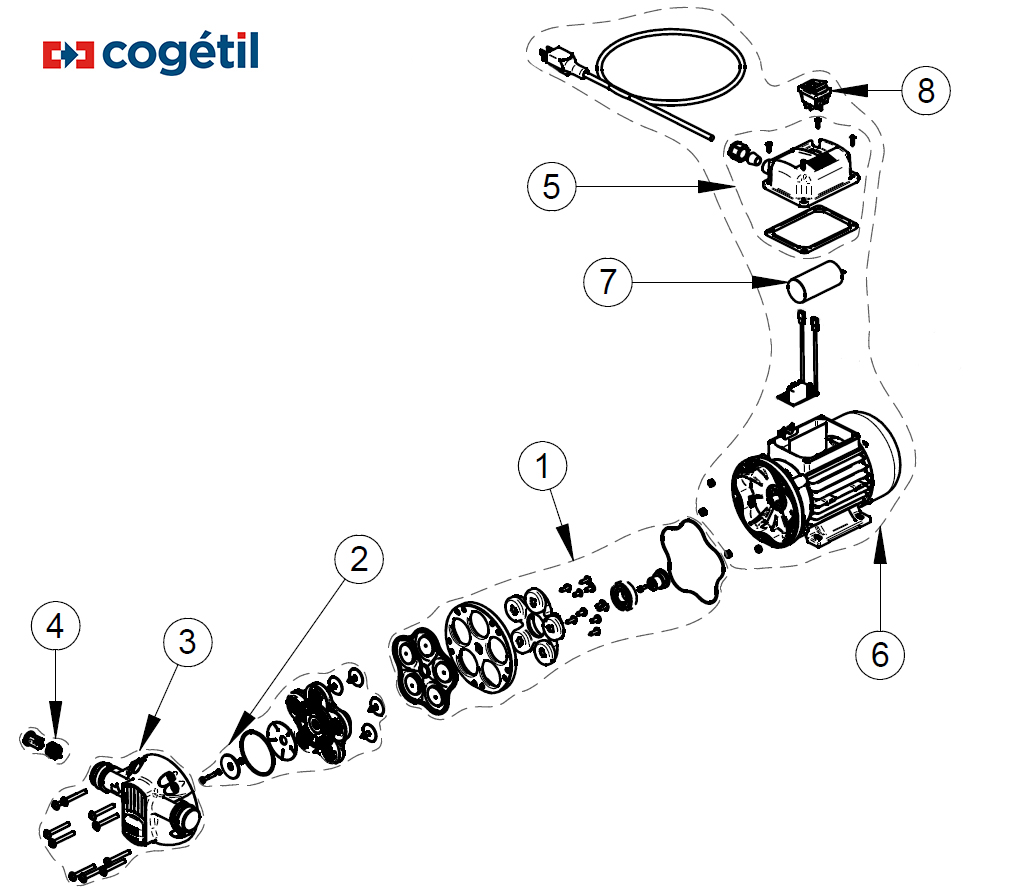

REPERE CODE DESIGNATION QTE/MACHINE CATEGORIE
01 810002 KIT MEMBRANE POUR POMPE ADBLUE 230V 35L/MIN 1
02 810003 KIT CHAMBRE A MEMBRANE 1
03 PPI18706 CORPS DE POMPE POUR POMPE ADBLUE 35L/MIN 1
04 PPI18892 KIT BY-PASS POUR POMPE ADBLUE 35L/MIN 1
05 PPI16706 BOITE A BORNES POUR POMPE ADBLUE 35L/MIN 1
06 PPI18888 MOTEUR COMPLET POUR POMPE ADBLUE 230V 35L/MIN 1
07 PPI8533 CONDENSATEUR 12,5µF 24004 1
08 159465 INTERRUPTEUR BIPOLAIRE 16A POUR POMPE 853622-853510 1
